CABLING FOR PRODUCTION (CABLING 4P)

Ottimizza la produzione dei tuoi cablaggi: automatizza, controlla e riduci i tempi con Cabling 4P



Cabling 4P è il software che semplifica e automatizza la gestione delle commesse di produzione per cablaggi elettrici, integrandosi con le macchine taglia/spella/aggraffa automatiche.

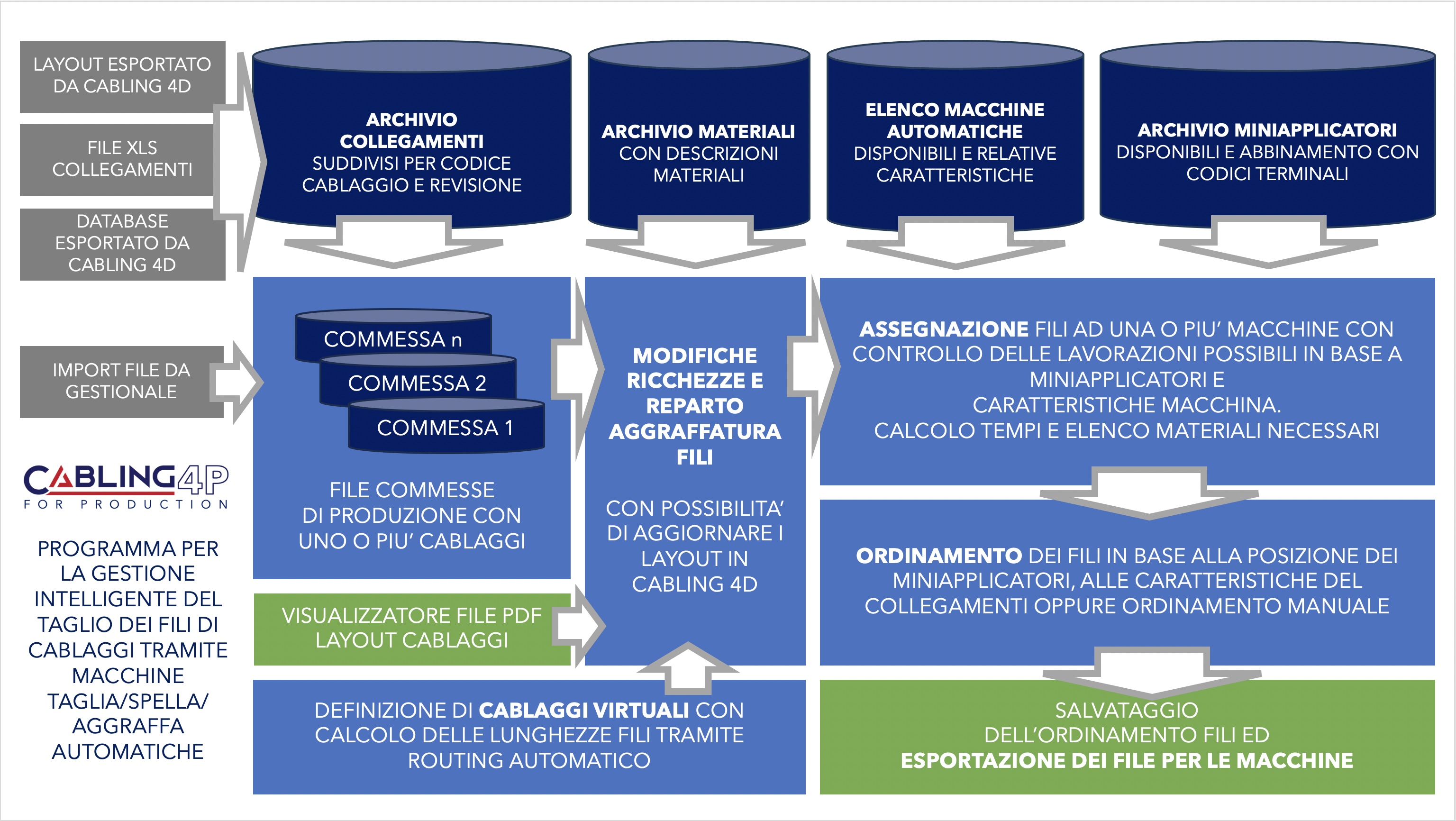

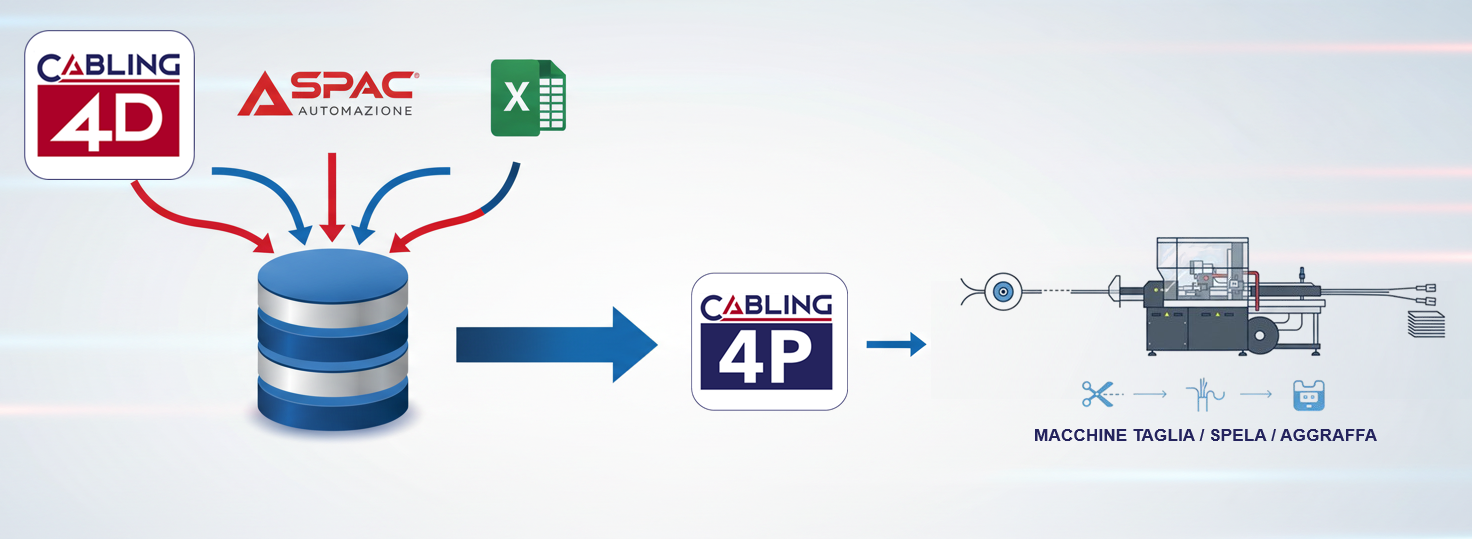

Partendo dai layout realizzati con Cabling 4D, File Excel oppure Schemi realizzati con SPAC Automazione, l’utente può generare i dati per il taglio pronti per le macchine taglia/spella/aggraffa automatiche con in aggiunta output grafici delle lavorazioni, adattandosi alla configurazione delle tue macchine.



Aiuto nella selezione dei prodotti

• Creazione e gestione commesse di produzione con uno o più codici cablaggio e relative quantità.
• Generazione guidata della tabella di taglio in funzione della configurazione macchina e dei Mini-Applicatori disponibili.
• Produzione guidata della tabella grafica di ripresa per le lavorazioni manuali al banco.
• Salvataggio e riutilizzo delle impostazioni di ogni commessa.
• Possibilità di personalizzazione del modulo 4P in base alle specifiche esigenze produttive.

Intelligenza di processo

Cabling 4P gestisce in modo automatico anche i casi più complessi, come:

• Terminali senza Mini-Applicatori o condivisi tra Testa/Coda.
• Doppie aggraffature con fili di sezione o colore diversi.
• Doppie aggraffature.
• Divisione catene di fili.
• Accessori come Gommini o Coprifaston.
• Marcatura di Testa\Coda e Ciclica.

Nota sul funzionamento: le funzioni di automazione e ottimizzazione di Cabling 4P applicano regole tecniche, parametri di macchina e criteri di elaborazione predefiniti. Non utilizzano modelli di intelligenza artificiale e non apprendono autonomamente dai dati dell’utente.




FAQ

Come passo dal disegno del cablaggio alla produzione?

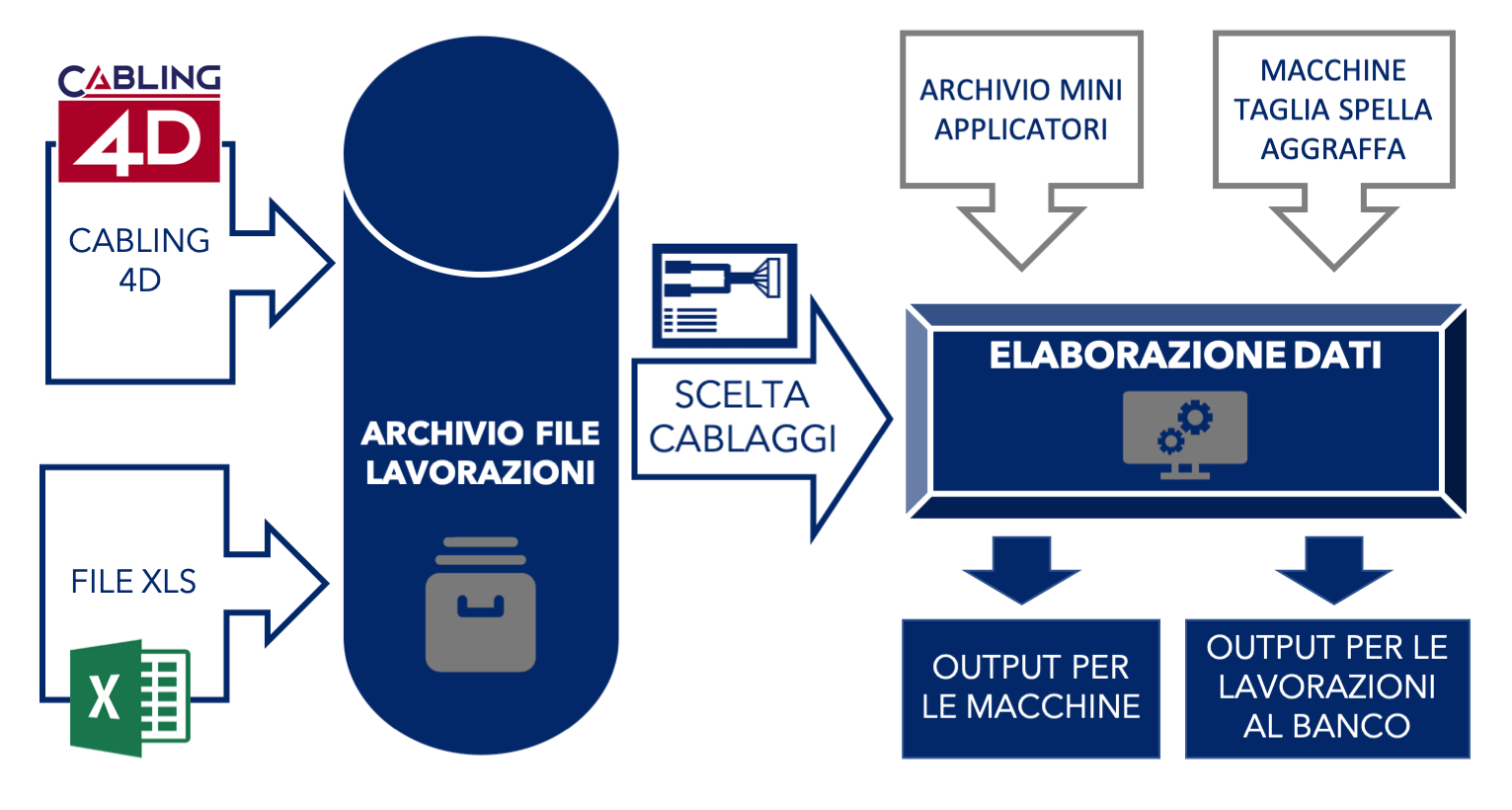

CABLING FOR PRODUCTION parte dai layout realizzati con CABLING 4D oppure da un file Excel con i dati dei collegamenti, e li trasforma in output pronti per il reparto produzione: tabella di taglio per la macchina e tabella delle riprese al banco.

Serve AutoCAD per usare CABLING FOR PRODUCTION?

No. CABLING FOR PRODUCTION è un software indipendente in ambiente Windows: può essere usato in produzione anche su postazioni senza AutoCAD.

Serve avere CABLING 4D?

No. Oltre ai layout CABLING 4D, il software accetta file Excel con i dati dei collegamenti, quindi può lavorare anche con cablaggi progettati con altri sistemi.

Con quali macchine taglia/spella/aggraffa funziona?

Il software genera output per macchine automatiche taglia/spella/aggraffa. Marchi di macchina supportati (es. Komax, Schleuniger e altri)

Posso distribuire una commessa su più macchine?

Sì. Una commessa di produzione può contenere diversi cablaggi da distribuire su una o più macchine taglia/spella/aggraffa.

Posso produrre più cablaggi diversi nella stessa commessa?

Sì. Crei la commessa scegliendo uno o più codici cablaggio, ciascuno con la propria quantità da produrre.

Il software tiene conto dei mini-applicatori disponibili in macchina?

Sì. La tabella di taglio viene calcolata in base alla configurazione di macchina scelta e ai mini-applicatori disponibili. I terminali senza un mini-applicatore associato vengono gestiti separatamente.

Posso riutilizzare le impostazioni di una commessa?

Sì. Tutte le scelte fatte per le commesse di produzione vengono salvate e possono essere riutilizzate.

Cosa succede con i fili che la macchina non può lavorare?

CABLING FOR PRODUCTION separa automaticamente le lavorazioni da fare in macchina da quelle da eseguire al banco, e genera una tabella grafica delle lavorazioni di ripresa. Tra i casi gestiti: collegamenti fuori dal range di lunghezza o sezione della macchina, terminali senza mini-applicatore, gommini o coprifaston senza la relativa unità in macchina.

Come gestisce i terminali con due fili (doppia aggraffatura)?

Il software considera i terminali aggraffati con due fili di colore, sezione o marcatura diversi e i terminali con più di due fili, assegnando correttamente le lavorazioni tra macchina e banco.

Gestisce cavi multipolari e cavi costampati?

Sì. Nell'elaborazione del taglio vengono considerati i collegamenti appartenenti a cavi multipolari e a cavi connettorizzati (costampati).

Gestisce giunzioni, saldature e splice?

Sì. I collegamenti su saldature e splice sono tra le casistiche considerate nell'elaborazione della tabella di taglio.

Cosa succede se il terminale è uguale su entrambe le estremità ma ho un solo mini-applicatore?

È uno dei casi gestiti: il software tiene conto dei terminali uguali in testa e in coda quando è disponibile un solo mini-applicatore, e organizza le lavorazioni di conseguenza.
