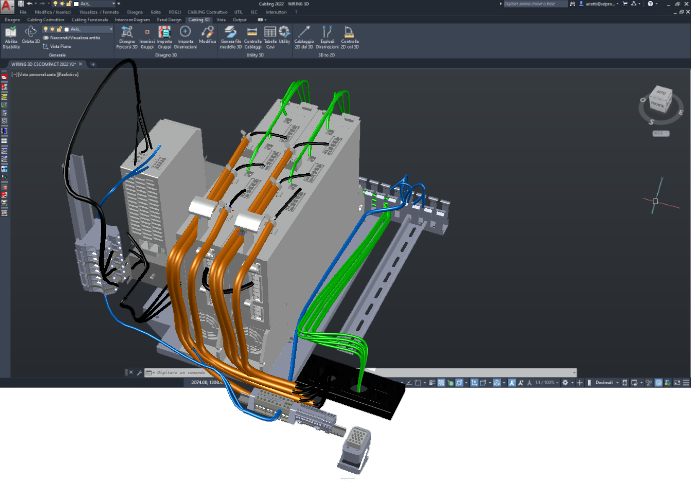

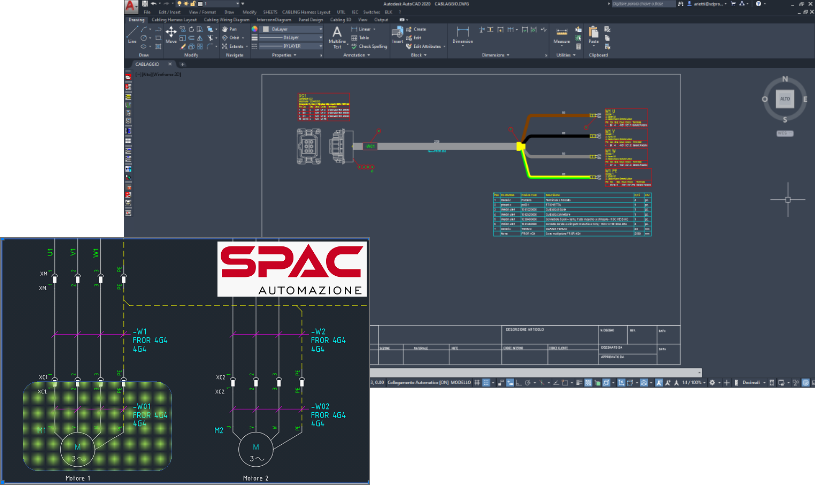

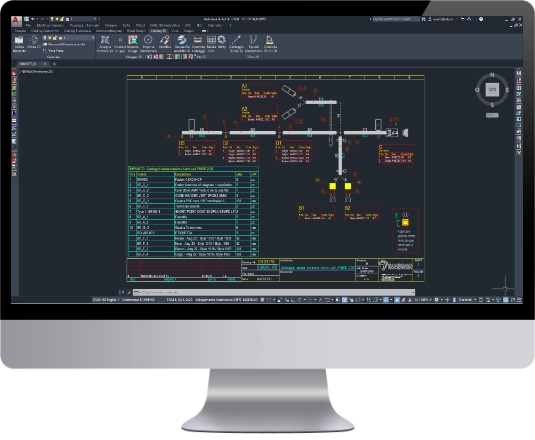

CABLING 4D è l’applicativo specifico per il disegno e la progettazione di cablaggi elettrici, layout e fasci di cavi in molteplici settori. Facile ed intuitivo da usare, CABLING 4D è composto da due ambienti grafici di progettazione che si integrano e completano tra loro: “Funzionale” per lo schema elettrico del cablaggio e “Costruttivo” per lo schema planimetrico nel quale sono definiti sviluppo, dimensioni e caratteristiche di assemblaggio.

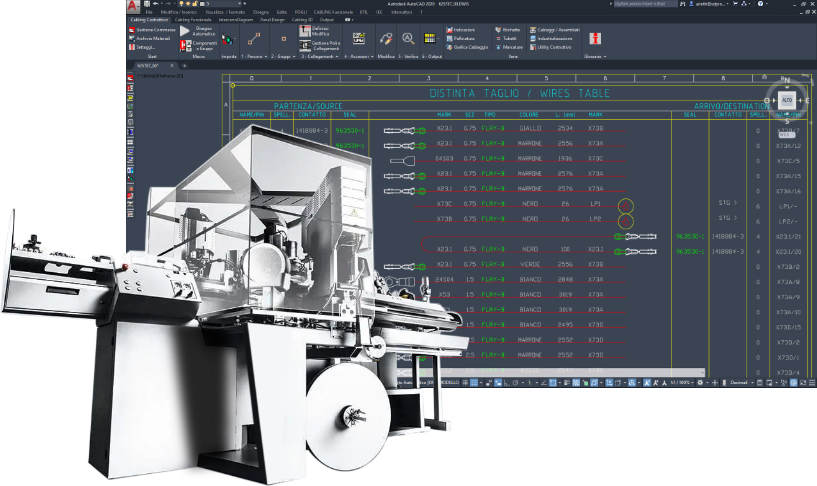

CABLING 4P è la soluzione specifica per la produzione del cablaggio attraverso macchine automatiche di produzione.
Gestisce direttamente le configurazioni delle macchine e la sequenza delle lavorazioni del singolo cablaggio, ottimizzando il numero dei cambi miniapplicatori e fili. Se la macchina è predisposta gestisce la marcatura fili ed elenca le operazioni da effettuare manualmente per completare il cablaggio.
CABLING 4T è l’applicativo specifico per il collaudo del cablaggio che crea la lista delle connessioni direttamente per la stazione di collaudo, in maniera da automatizzare il passaggio delle informazioni e ridurre tempi ed errori.
CABLING 4T importa la lista di cablaggio sia che arrivi da una stazione di progettazione CABLING 4D o da un file in formato CSV generato con Excel.
Progettare e realizzare cablaggi complessi non è più un problema con Cabling
Spesso la progettazione elettrica viene relegata come ultima fase nel ciclo di progettazione di un macchinario e la realizzazione dei relativi cablaggi avviene ancora successivamente spesso con indicazioni confuse e insufficienti.

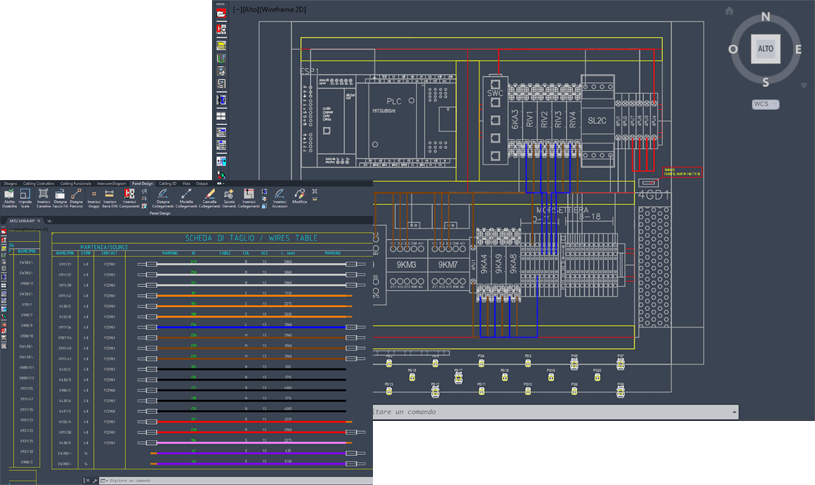

Quando parliamo di cablaggi possiamo pensiamo ad esempio a quelli complessi di una autovettura, ai cavi speciali, ai fasci cavi su macchinari e robot di lavorazione e manipolazione, ai cablaggi costituiti dalla canaline di un quadro elettrico.
Uno degli aspetti di cui tener conto è che la produzione dei cablaggi spesso è fatta da terze società, talvolta fuori dal territorio nazionale per i grandi lotti di produzione quando conta il prezzo di produzione ed è quindi evidente che la progettazione del cablaggio, non solo come sequenza di collegamenti, ma anche come disposizione dei componenti, verifiche di montaggio (contatti adeguati alla sezione dei fili, riempimento delle guaine, dei tubi e delle canaline di passaggio dei fili) diventa importante ai fini del prodotto finale.
Un buon progetto di un cablaggio ne decreta una buona e facile realizzazione, ma la qualità si raggiunge solo con un valido collaudo elettrico degli stessi.
Oltre ai tradizionali controlli meccanici (altezza di aggraffatura dei contatti, resistenza alla trazione sul filo) è necessario effettuare un accurato collaudo elettrico, la cui campionatura sarà stabilita con una percentuale legata alla criticità ed alla destinazione del cablaggio: ad esempio nel settore aereonautico ed aerospaziale i cablaggi sono collaudati al 100%.
Cabling 4D, Cabling 4P e Cabling 4T sono La soluzione CAD per il cablaggio elettrico su misura per te!!
Alcuni esempi dei campi di applicazione
Ove sia presente un cablaggio, le nostre soluzioni aiuteranno il vostro lavoro ad essere più efficiente ed economico.
